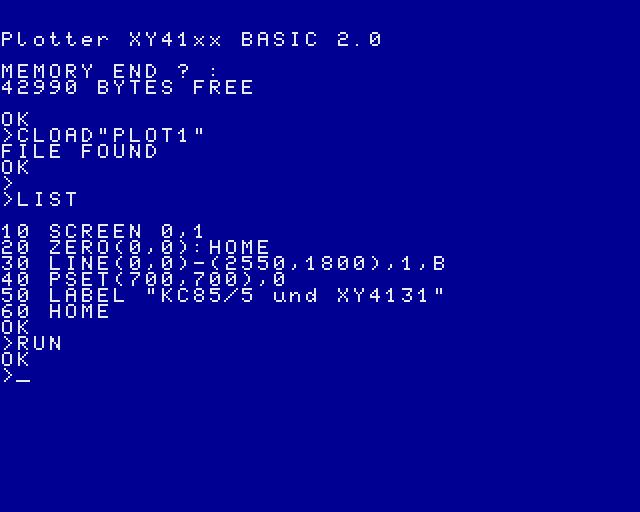

Plotter BASIC 2.0 ermöglicht den Betrieb des Kleinplotters XY 4131 am KC85/3-5.
Dazu wird BASIC um 7 zusätzliche Befehle erweitert und 3 Befehle werden modifiziert.
Erforderlich ist RAM von 4000H bis BFFFH, zum Beispiel ein 64K-RAM-Modul M011 sowie ein I/O-Modul M001.
Die Software läuft unter CAOS 3.1 bis CAOS 4.8.

Die kompletten Quelltexte für den EDAS-Assembler mit allen Bildern und Zeichensätzen für das Oberflächendesign und Dokumenten für den Programmierer.

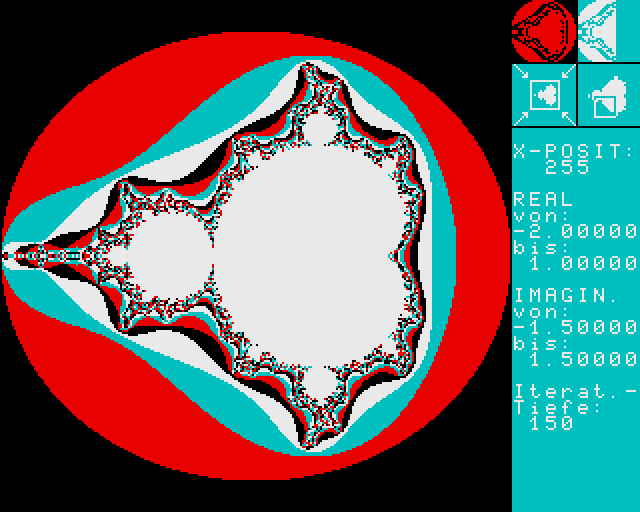

FRACTAL4 für den KC85/4

Das Programm wurde in den KC-News 1/1998 veröffentlicht und war auf der Beilagendiskette enthalten. Es wurde in KC-PASCAL programmiert.
Eine Programmbeschreibung im WordPro6-Format befindet sich mit im Archiv

Programm UNIPIC Version 2.01 - die umfassendste Grafiklösung für den KC85/4 mit D004. Mit diesem Programm können Diashows, Bilder, Schriftfonts und Zeichensätze erstellt, bearbeitet, abgespielt und ausgedruckt werden.

Die Version 2.01 ist die letzte mit EDAS entwickelte öffentliche Version. 2002 wurden die Quellen komplett auf den CP/M-Assembler umgestellt und intern auf die Version 2.1 ohne wesentliche funktionale Änderungen erhöht. Im Paket befindet sich die vollständige Installationsdiskette der Version 2.01 inklusive Beschreibung im TPKC- und WordPro6-Format.

CAOS-Testprogramm mit EDAS-Quelltext für die Inbetriebnahme der experimentellen Interface-Hardware an einem Modul M001 für den Anschluss eines PC-Handscanners am KC85/4.

Die dritte EDIPIC-Version für den KC85/4, welche den Betrieb sowohl mit Diskette, als auch mit Kassette unterstützt. Diese Version entspricht voll und ganz EDIPIC 41 - der wesentliche Unterschied besteht darin, dass sie nun mit allen CAOS-Versionen funktionieren sollte, man kann jetzt also ab CAOS 4.0 aufwärts mit der gleichen Variante arbeiten, die Dokumentationen für EDIPIC 40 + 41 sind uneingeschränkt gültig.

Der Inhalt der Entwicklungsdiskette von UNIPIC 1.0 für den EDAS-Assembler mit allen Quelltexten.

Programm DIASHOW Version 1.1. Mit diesem Programm können Diashows abgespielt und Bilder angezeigt werden. Die Version 1.1 enthält Anpassungen an UNIPIC 2.x. Im Paket ist eine Beschreibung im TPKC-Format enthalten. Bitte vor dem Transfer zum KC entpacken !

Programm UNIPIC Version 1.0. Die erste Synthese aus EDIPIC und DIASHOW. Bereits die erste Version hatte viele Alleinstellungsmerkmale gegenüber anderen Grafikprogrammen für den KC85/4, z.B. die komplette Nutzung aller RAM-Ressourcen für bis zu 99 ! Bilder gleichzeitig. Die Kassette wird allerdings nicht mehr unterstützt. Der Editor ist zwar noch auf den Lores-Farbmodus des KC85/4 beschränkt aber es können bereits Diashows, Bilder und Zeichensätze erstellt, bearbeitet, abgespielt und ausgedruckt werden. Im Paket ist die komplette Installationsdiskette mit vielen Beispielbildern, einigen Demo-Diashows und vielen Zeichensätzen.

Die zweite EDIPIC-Version für den KC85/4, welche den Betrieb sowohl mit Diskette, als auch mit Kassette unterstützt. Wesentliche Neuerung war die neue Füllfunktion mit 64 verschiedenen Füllmustern. Diese Version läuft nur unter CAOS-Versionen bis 4.2.

Die erste EDIPIC-Version für den KC85/4, welche den Betrieb sowohl mit Diskette, als auch mit Kassette unterstützt. Diese Version läuft nur unter CAOS-Versionen bis 4.2.

Die komplette Version von EDIPIC für den KC85/2 und /3. Das Paket enthält neben dem Programm (3 Teile) auch die Beschreibung im WordPro6-Format (kann auch auf dem PC direkt gelesen werden) und die EDAS-Assembler-Quellen. Man kann die drei *.KCC Dateien auf eine Diskette kopieren, unter CAOS nacheinander in den Arbeitsspeicher laden und dann über den Befehl %EDIPIC das Programm starten. Leider unterstützt diese Version nur Kassettenbetrieb für Bilder und Zeichensätze aber es lässt sich auf diese Art und Weise wenigstens von Diskette laden.

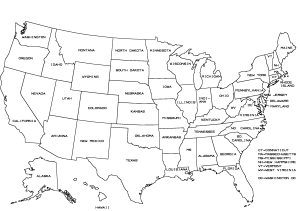

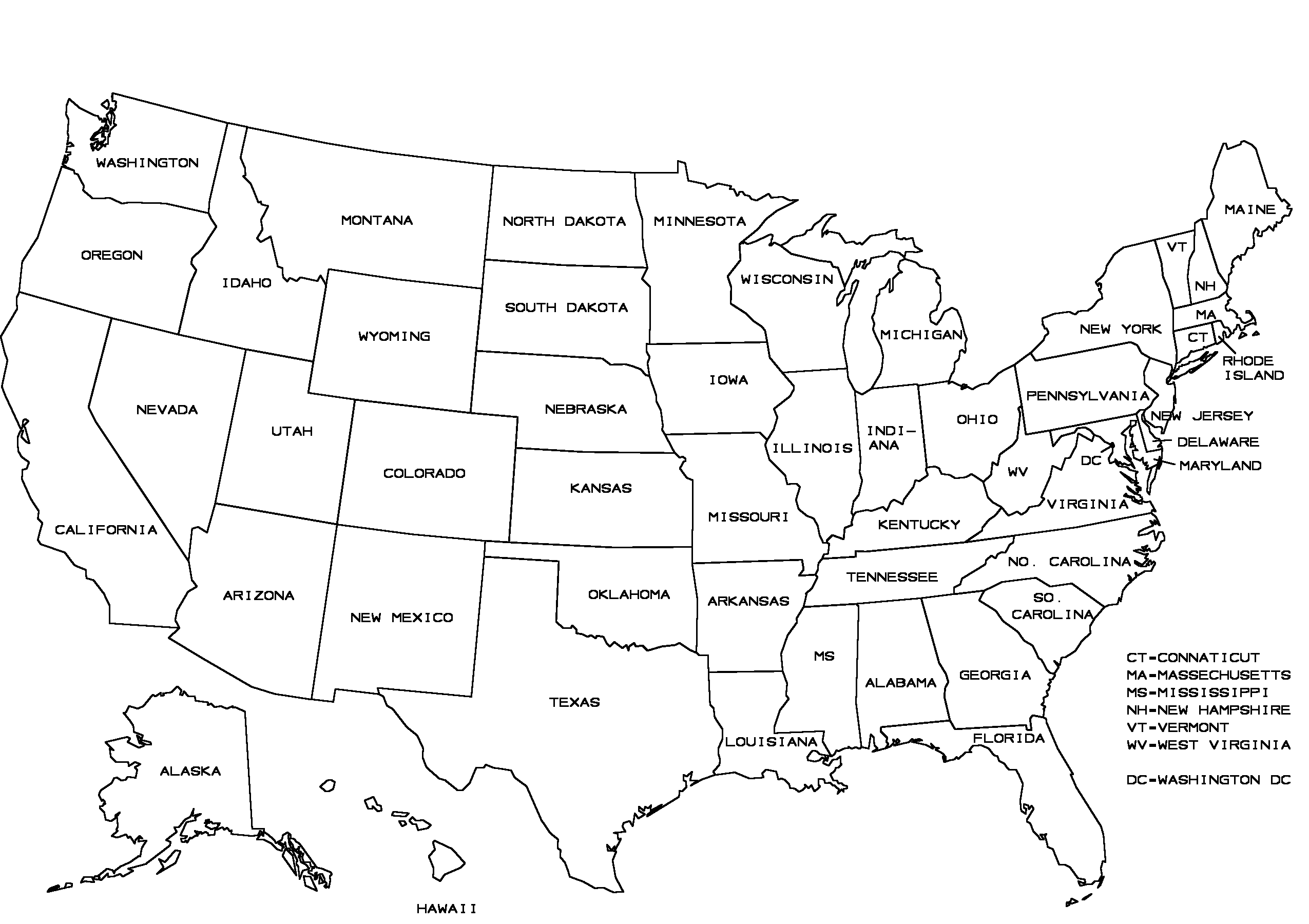

Auf dem KC-Treffen 2023 habe ich den Druck einer USA-Karte gesehen, welche auf einem Robotron K64xx geplottet wurde.
Diese Datei STATS-A3.PLT habe ich jetzt für das Plotter-BASIC konvertiert und auf DIN-A4 "geschrumpft".
Im Archiv befindet sich neben der originalen PLT-Datei auch das BASIC-Programm als SSS-Datei zum direkten Einlesen am Plotter-BASIC des KC85 sowie das Listing als UUU-Datei, welches ggf. auch am KC87 nutzbar ist.

Der Ausdruck dauert etwas mehr als 15 Minuten. Viel Spaß beim Zusehen, wie die Karte auf dem Plotter entsteht.
